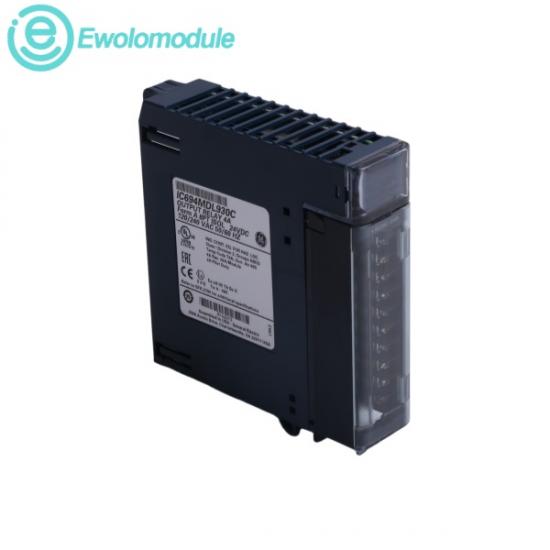

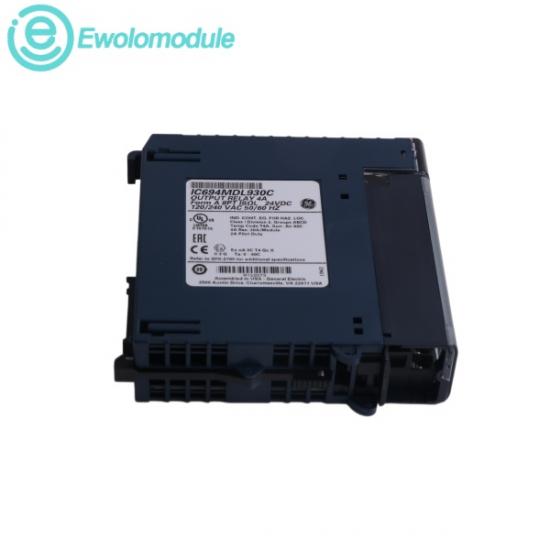

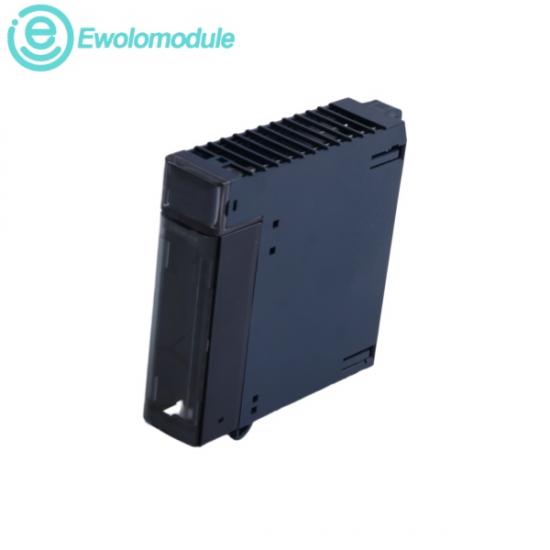

GE IC694MDL930adalah modul output relai diskret terisolasi berkapasitas tinggi 8-titik yang dirancang untuk menjembatani sirkuit kontrol logika terprogram dengan beban lapangan industri berat. Beroperasi di dalam carrier backplane PACSystems RX3i atau Series 90-30, kartu ini memiliki 8 kontak mekanis Form A independen. Karena setiap saluran individu sepenuhnya terisolasi satu sama lain secara point-to-point dan memiliki terminal output umum terpisah, modul ini dapat secara bersamaan mengalihkan level tegangan campuran dan saluran daya AC atau DC yang berbeda dengan aman.

n Tegangan Terukur Nominal: 24 VDC / 120/240 VAC

n Rentang Tegangan Peralihan Operasional: 5 hingga 30 VDC / 5 hingga 250 VAC

n Beban Output Minimum yang Diizinkan: 10 mA

n Arus Lonjakan Transien Maksimum: 5,0 A

n Suhu Operasional Lingkungan: 0°C hingga +60°C (+32°F hingga +140°F) integrasi slot berkelanjutan

n Kelembapan Operasional Relatif: 5% hingga 95% (Kondisi tanpa kondensasi)

n Penarikan Arus Backplane Internal: 6 mA dari bus logika sistem +5 VDC (semua output aktif)

70 mA dari bus penggerak relai +24 VDC (semua output aktif)

1.

Kontrol Motor & Peralihan Kumparan Berat: Menggerakkan dan mengalihkan kumparan kontaktor starter motor berkapasitas tinggi, relai kontrol industri, dan rem magnetik secara langsung. Modul ini dengan aman menyerap arus lonjakan induktif tinggi hingga 5A saat menjalankan kumparan motor berat.

2.

Aktuasi Sistem Pneumatik & Hidrolik: Mengontrol katup solenoid tegangan tinggi dan operator gerbang manifold untuk mengelola perutean fluida proses, menyesuaikan posisi klem fisik, dan menjalankan blok logika silinder keselamatan.

3.

Indikasi Lantai Pabrik & Pemberitahuan Audio: Memicu lampu tumpuk, indikator status visual, suar bahaya, dan sirene alarm pabrik di seluruh sel manufaktur.

4.

Infrastruktur Minyak, Gas, & Utilitas: Mengisolasi sasis kontrol utama dengan aman saat mengalihkan katup bahan bakar 240V yang terdesentralisasi atau elemen pemanas jarak jauh di mana isolasi kontinu yang tinggi diperlukan.
