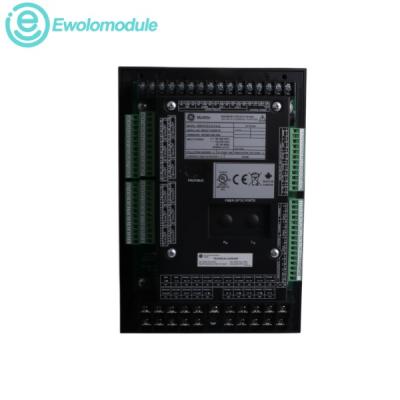

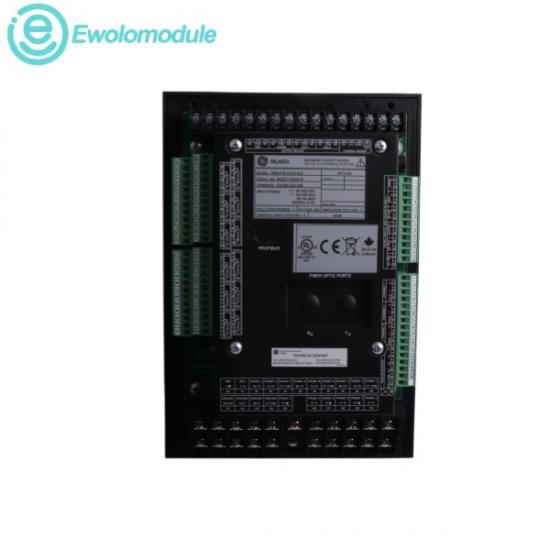

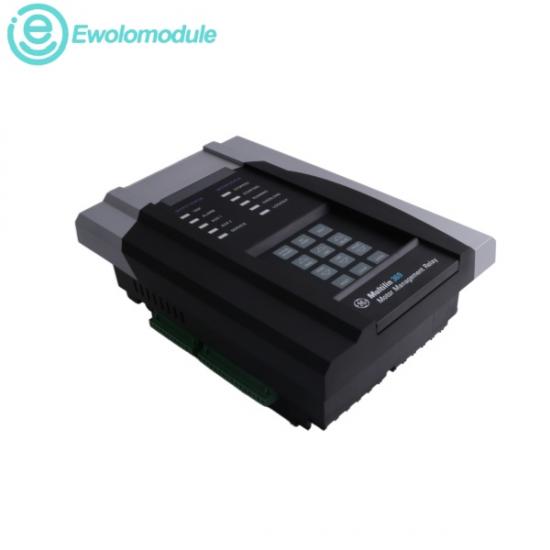

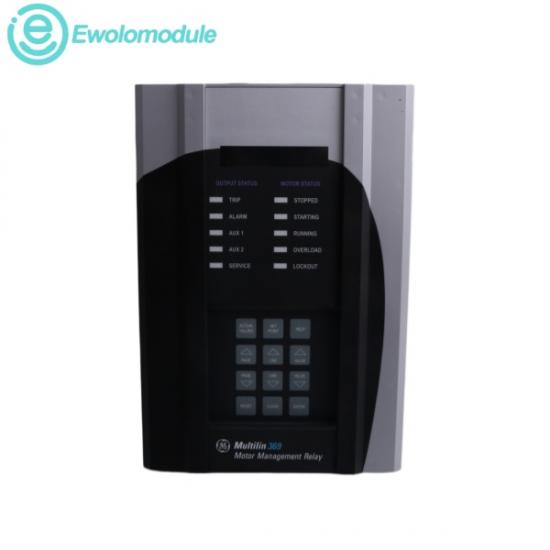

ItuGE 369-HI-R-0-0-0-0-EIni adalah relay proteksi dan pemantauan digital berbasis mikrokomputer yang dirancang untuk mengelola motor AC tiga fasa berukuran sedang dan aset perangkat keras mekanis yang digerakkannya. Beroperasi sebagai perangkat keselamatan adaptif, unit ini secara proaktif mempelajari karakteristik start dan riwayat pengoperasian masing-masing motor untuk menyesuaikan profil proteksi internalnya secara dinamis. Rincian awalan model spesifik ini menunjukkan konfigurasi daya kontrol rentang luas "HI" yang dipasangkan dengan opsi "R", yang menambahkan 12 tautan input Detektor Suhu Resistansi (RTD) independen yang dapat diprogram langsung ke sasis.

N Tegangan Catu Daya Kontrol (Opsi HI): 50 hingga 300 VDC atau 60 hingga 265 VAC

N Input CT Fase dan Ground: Konfigurasi rating sekunder 1 A atau 5 A

N Output Analog: 1 saluran standar pada unit dasar, dapat dikonfigurasi untuk loop arus 0-20 mA atau 4-20 mA.

N Rating Kontak Relai Keluaran: Rating kontinu 10 A

N Suhu Operasi Sekitar: -40°C hingga +60°C (-40°F hingga +140°F) peringkat lingkungan kabinet berkelanjutan

N Kisaran Suhu Penyimpanan Sekitar: -40°C hingga +80°C

N Kelembaban Operasional Relatif: Hingga 95% (Kondisi tidak mengembun)

1.

Proteksi Motor AC Tegangan Menengah: Terhubung langsung ke mesin asinkron berukuran sedang di dalam panel kontrol pabrik. Alat ini terus-menerus mengambil sampel profil arus tiga fasa untuk melacak kondisi operasi, dan jika mendeteksi kondisi rotor terkunci atau ketidakseimbangan fasa mendadak, alat ini akan memicu pemutus sirkuit secara langsung.

2.

Pertambangan & Pengolahan Bijih Logam: Dipasang di dalam pabrik pengolahan berat untuk memantau suhu stator, bantalan, dan suhu sekitar motor konveyor torsi tinggi, penggiling, dan jalur pengangkut material.

3.

Infrastruktur Minyak, Gas, & Pengolahan: Dikelola pada jaringan pompa transfer fluida bertekanan tinggi, kipas ventilasi kilang, dan sistem ekstraksi pipa jarak jauh untuk menegakkan penghambatan start yang aman dan menjalankan parameter waktu pendinginan motor.

4.

Fasilitas Pengolahan Pulp, Kertas, & Kimia: Mengatur perlindungan model termal listrik untuk motor pengaduk batch besar, mesin penghancur kayu tugas berat, dan pompa pasokan pengolahan air di mana kegagalan pembakaran motor titik tunggal dapat menghentikan jalur produksi.
