6SE7090-0XX84-3DB1

Papan Antarmuka Tachometer Digital DTI

IDENTITAS PRODUK

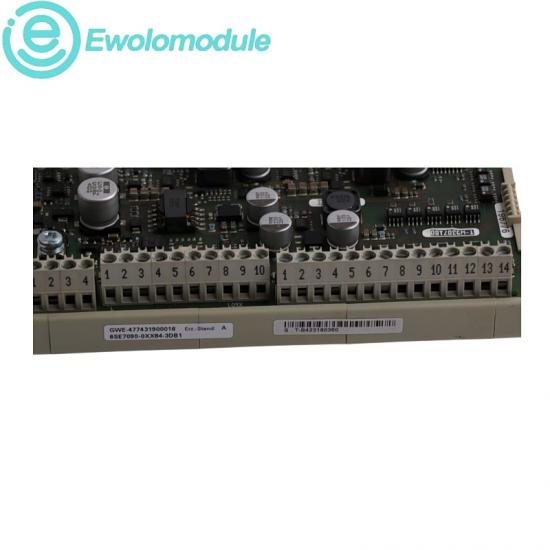

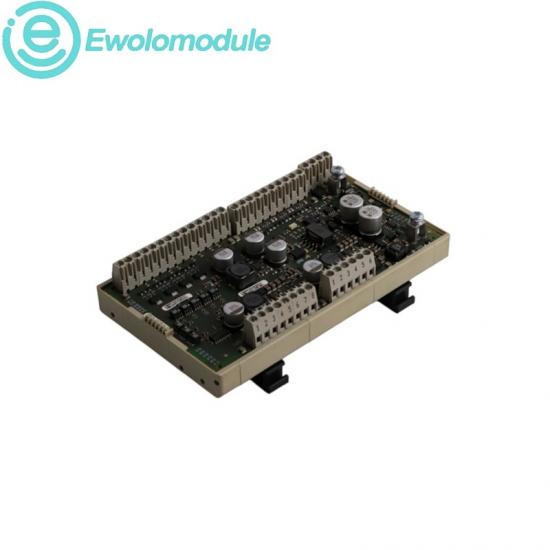

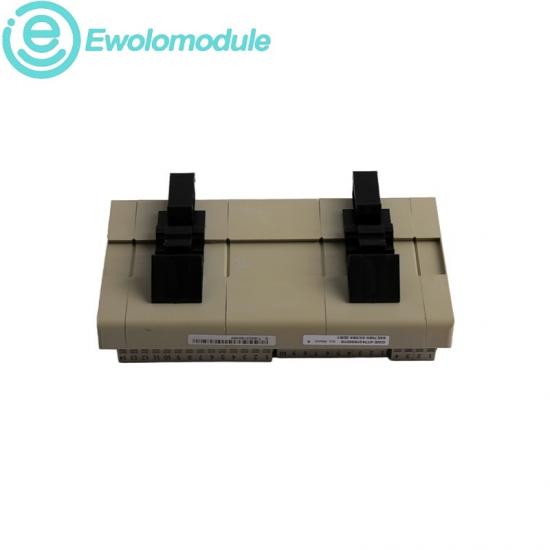

Siemens 6SE7090-0XX84-3DB1 SIMOVERT MASTERDRIVES DTI Papan Antarmuka Tachometer Digital

Papan antarmuka DTI untuk menghubungkan tachometer digital TTL atau HTL yang terisolasi secara galvanik ke elektronik kontrol SIMOVERT MASTERDRIVES.

KONDISIBaru Asli

JAMINANSetahun

TERSEDIANYATersedia

MODEL TERKAIT

Spesifikasi

DIAGNOSIS & PERLINDUNGAN

Jalur pemantauan tachometer khusus mendukung pengawasan umpan balik encoder. Input yang terisolasi secara galvanik memisahkan sinyal medan dari pengontrol. Gunakan kabel berpelindung dengan pentanahan pelindung di kedua ujungnya; perlindungan penutup harus disediakan oleh kabinet utama dan kondensasi tidak diperbolehkan.

INSTALASI & UPGRADE

Pasang papan DTI ke rel pemasangannya dan hubungkan X401 untuk TTL atau X402 untuk HTL, jangan pernah keduanya. Gunakan kabel berpelindung dan catu daya eksternal 24 V terisolasi jika diperlukan. Konfigurasikan parameter SIMOVERT yang berlaku untuk pengontrol dan slot yang terpasang.

DATA TEKNIS RESMI

PENAMAAN PRODUKAntarmuka Tachometer Digital DTI

INPUT TTL5 V

MASUKAN HTL11 hingga 30 V

ISOLASI MASUKANTerisolasi secara galvanik

PASOKAN INTERNAL15 V DC, 160 mA

PASOKAN EKSTERNALTegangan DC 24 V, -16% / +25%

BEBAN ENCODER MAKSIMUM300 mA HTL; 400 mA TTL

ARUS MASUKAN12 mA HTL; 42 mA TTL

BATAS FREKUENSI SINYAL400 kHz

KONEKTORX401, X402, X403, X404 dan X405

Rekomendasi

LINGKUNGAN OPERASI

Suhu operasi adalah 0 hingga +55 °C; rentang penyimpanan dan transportasi adalah -25 hingga +70 °C. Kelas lingkungan adalah 3K3 dan 3C2, tingkat polusi 2, kategori tegangan lebih II dan IP00. Kondensasi tidak diizinkan.

PEMANTAUAN & KONTROL

Jalur pulsa A dan B ditambah sinyal pemantauan takometer diteruskan ke elektronik CU2, CUVC, CUVP, atau TSY. Status enkoder dan umpan balik kecepatan dievaluasi melalui parameter drive SIMOVERT yang dikonfigurasi.
