SIEMENS · SIMATIC NET · PROFIBUS

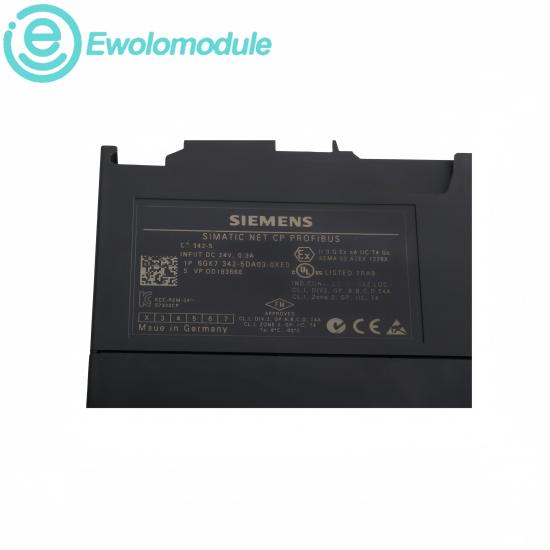

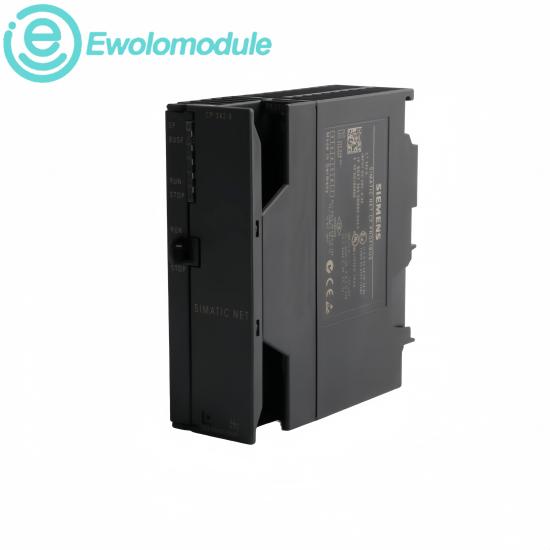

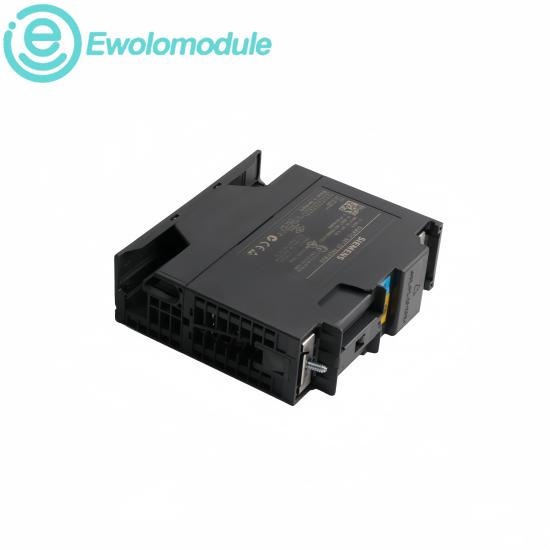

6GK7342-5DA03-0XE0

Prosesor Komunikasi CP 342-5

Siemens 6GK7342-5DA03-0XE0 adalah prosesor komunikasi SIMATIC NET yang menghubungkan sistem SIMATIC S7-300 ke PROFIBUS untuk komunikasi DP, S7, dan PG/OP.

MEREK Siemens	SERI PRODUK SIMATIC NET CP 342-5 / S7-300
JAMINAN Setahun	TERSEDIANYA Tersedia

MODEL TERKAIT DI EWOLOMODULE

6GK5124-0BA00-2AA3 ↗6GK1161-6AA00 ↗

02 · SPESIFIKASI

Koordinasi PROFIBUS untuk Sistem Legacy S7-300

DESKRIPSI PRODUK

Dirancang sebagai prosesor fieldbus khusus, CP dapat beroperasi sebagai master PROFIBUS DP kelas 1 atau slave DP. Ia juga menangani layanan yang kompatibel dengan S7, PG/OP, dan S5, sementara konfigurasi yang tersimpan di CPU dapat mendukung penggantian modul tanpa perlu memuat ulang dari perangkat pemrograman. Nomor artikel, firmware, dan kompatibilitas STEP 7 harus diperiksa sebelum penggantian.

KOMPATIBILITAS SISTEM

CPU SIMATIC S7-300 Standar, Kompak, dan Modular
Unit kompak SIMATIC C7
Sistem SINUMERIK
Mitra komunikasi S7-300, S7-400, dan PG/PC

DATA TEKNIS RESMI

JENIS PRODUK CP 342-5	TARIF TRANSFER 9,6 kbit/s–12 Mbit/s
PORT PROFIBUS 1 antarmuka listrik	KONEKTOR Soket Sub-D 9 pin, RS485
SAMBUNGAN DAYA Blok terminal 4 kutub	TEGANGAN PASOKAN Backplane 5 V / Eksternal 24 V DC
ARUS TIPIKAL 0,15 A pada 5 V / 0,25 A pada 24 V	PEMADAMAN DAYA 6,75 W
SUHU LINGKUNGAN Pengoperasian: 0–60 °C; penyimpanan dan pengangkutan: −40–+70 °C	PERLINDUNGAN LINGKUNGAN IP20; kelembapan relatif maksimum 95% pada suhu 25 °C, tanpa kondensasi

FITUR PRODUK

◆ Dapat dipilih pengoperasian DP master kelas 1 atau DP slave.
◆ Layanan komunikasi S7 dan rekayasa PG/OP
◆ Komunikasi KIRIM/TERIMA yang kompatibel dengan S5
◆ Penyimpanan konfigurasi untuk penggantian tanpa PG

JALUR KONEKSI

CPU S7-300

›

CP 342-5

›

PROFIBUS DP

Menghubungkan I/O terdistribusi, drive, stasiun HMI/OP, dan perangkat PROFIBUS yang kompatibel ke lapisan kontrol S7-300.

Peran DP yang dapat dipilih

Konfigurasi yang disimpan CPU

Integrasi Legacy S7-300

03 · REKOMENDASI

Kontinuitas Fieldbus untuk Otomasi Terpasang

APLIKASI INDUSTRI

Digunakan dalam lini manufaktur, pabrik pemrosesan, penanganan material, pengemasan, pengolahan air, dan instalasi lain di mana pengontrol S7-300 mengoordinasikan I/O PROFIBUS, penggerak, dan peralatan operator.

INSTALASI DAN PENINGKATAN

Pasang di rak S7-300, hubungkan suplai 24 V dan antarmuka PROFIBUS 9-pin, lalu muat konfigurasi STEP 7 yang telah diverifikasi. Untuk penggantian, pertahankan nomor artikel dan konteks firmware yang tepat; konfigurasi yang tersimpan di CPU dapat mendukung penggantian tanpa perangkat pemrograman.
