SIEMENS · DETAIL PRODUK

6ES7322-1HF01-0AA0

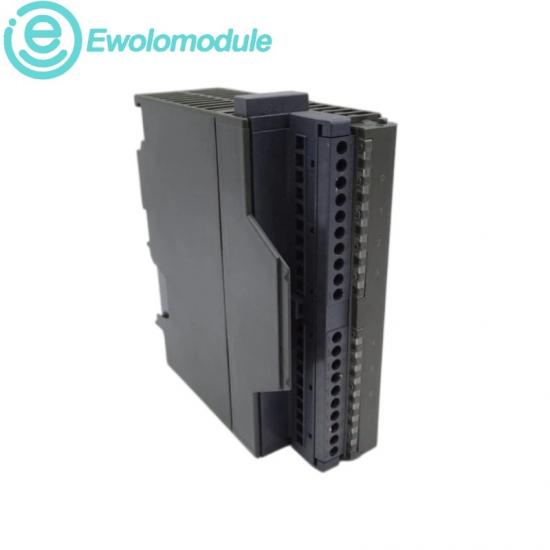

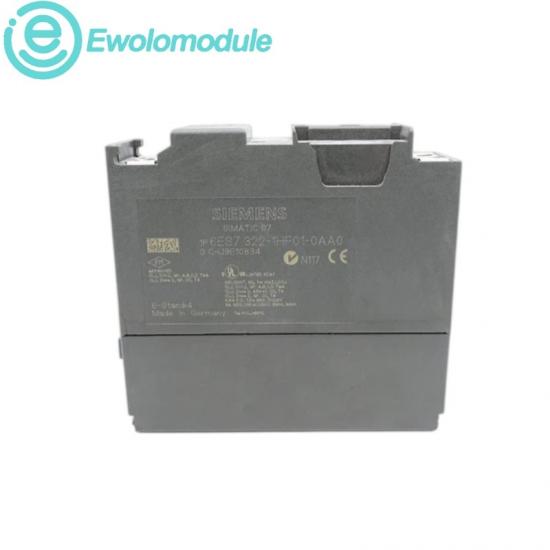

Modul Output Digital 8-Relay SIMATIC S7-300 SM 322

KONDISI

Baru Asli

JAMINAN

Setahun

GAMBARAN PRODUK

Modul SM 322 terisolasi ini menyediakan delapan output relai untuk mengalihkan beban industri campuran dari stasiun S7-300. Setiap saluran memiliki rating hingga 2 A dan outputnya disusun dalam kelompok terisolasi yang terdiri dari dua output.

Konektor depan 20 pin menyediakan antarmuka lapangan, sementara indikator status hijau menunjukkan status keluaran. Verifikasi tegangan beban, beban kontak, dan konfigurasi rak yang telah ditetapkan sebelum penggantian.

KONTAK LANGSUNG

☎ +86 17359287459 ✉ sales9@apterpower.com

Jelajahi Siemens →

LINGKUNGAN OPERASI · PEMANTAUAN & PENGENDALIAN

Pengalihan relai terisolasi untuk beban SIMATIC S7-300 tegangan campuran

◈ Lingkungan pengoperasian

Pasang pada rak pusat atau rak ekspansi SIMATIC S7-300 yang kompatibel.

Hubungkan kabel lapangan melalui konektor depan 20 pin yang dibutuhkan.

Gunakan sesuai dengan batas tegangan beban 24 V DC atau 230 V AC yang telah didokumentasikan.

Perhatikan perlindungan kontak dan batasan frekuensi pensaklaran untuk beban induktif.

◎ Pemantauan & pengendalian

Delapan keluaran relai dapat meng स्विच beban resistif, induktif, dan lampu.

LED indikator status keluaran memberikan umpan balik pengoperasian pada tingkat saluran.

Isolasi galvanik memisahkan kelompok output dan bus backplane.

Pemeriksaan saat pengoperasian awal harus memastikan jenis beban, arus, dan proteksi kontak.

DATA TEKNIS RESMI

Jenis produk Output digital SM 322	Output digital 8 keluaran relai	Arus keluaran terukur 2 A	Tegangan beban 24 V DC atau 230 V AC
Pengelompokan saluran Terisolasi dalam kelompok 2	Konektor depan 20 pin	Kehilangan daya 3,2 W tipikal	Dimensi produk 4x12,5x12cm

Data resmi Siemens untuk nomor artikel 6ES7322-1HF01-0AA0.

Kekuatan merek memenuhi kebutuhan otomatisasi praktis

KARAKTERISTIK SIEMENS · BIDANG APLIKASI

Karakteristik merek Siemens

1	Modul SIMATIC S7-300 menyediakan kompatibilitas tingkat rak yang terdokumentasi.
2	Output relai mengakomodasi beban industri AC maupun DC.
3	Indikasi status saluran mendukung pemeriksaan komisioning langsung.
4	Batas kelistrikan yang ditentukan mendukung pemeliharaan dan penggantian terstruktur.

Bidang aplikasi

A	Peralihan kontaktor, solenoid, dan katup dalam sistem S7-300.
B	Kontrol beban AC/DC campuran pada peralatan produksi.
C	Output terisolasi relai untuk penanganan material dan panel utilitas.
D	Penggantian servis pada rak SIMATIC S7-300 yang sudah ada.
