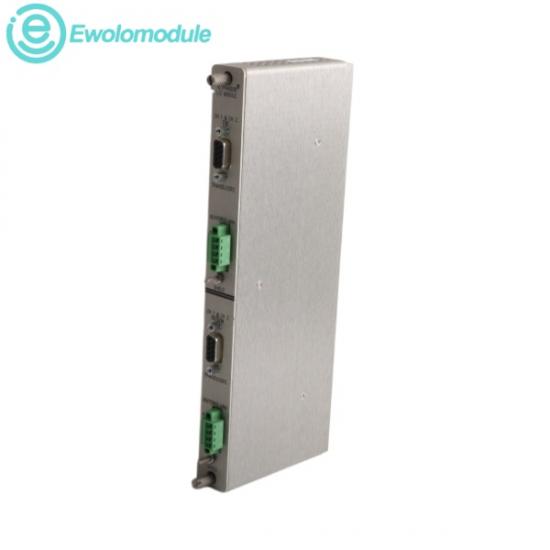

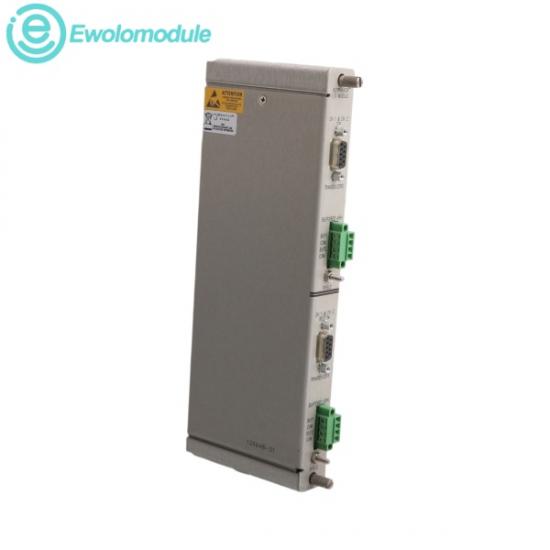

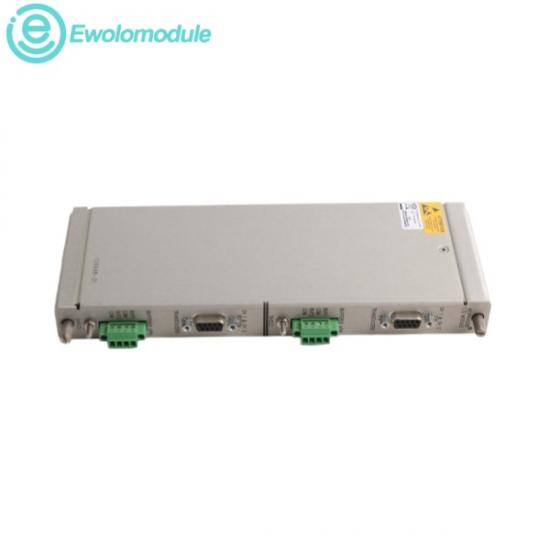

Itu Bently Nevada 126648-01 adalah modul I/O Keyphasor dua saluran setengah tinggi yang dirancang untuk rak 3500. Modul ini mengubah sinyal analog mentah dari probe kedekatan atau pickup magnetik menjadi sinyal Keyphasor digital yang presisi. Modul ini mengondisikan input tersebut untuk memberikan referensi fase, pencatatan kecepatan, dan telemetri sinkronisasi vektor yang sangat akurat di seluruh bidang belakang perlindungan mesin. Terbungkus dalam sasis industri yang kokoh dan terlindung, modul ini menyediakan koneksi terminal yang kuat yang memastikan sistem kontrol pabrik dapat melacak pergeseran rotasi yang cepat secara akurat dan mencegah kegagalan komponen mekanis yang tidak terduga dalam kondisi pengoperasian yang berat.

Rentang Sinyal Input: Berkisar dengan aman dari +5V DC hingga -24V DC.

Catu Daya Bidang Belakang: Arus dan tegangan pengoperasian dari koneksi bidang belakang rak 3500 terpusat (loop +5 Vdc dan +24 Vdc).

Batas Konsumsi Daya: Biasanya menarik energi operasional berkelanjutan kurang dari 3,0 Watt.

Parameter Impedansi Input: Dibentuk dengan impedansi input tinggi, biasanya lebih besar dari 100 kΩ.

Suhu Sekitar Pengoperasian: Dari -30 °C hingga +65 °C (-22 °F hingga +150 °F).

Batas Suhu Penyimpanan: -40 °C hingga +85 °C (-40 °F hingga +185 °F).

Jendela Kelembapan Relatif: Dirancang untuk lingkungan yang menangani kelembapan relatif 5% hingga 95%, tanpa kondensasi.

Referensi Fase Sekali-Per-Putaran:

Pencatatan Kecepatan Mesin Rotasi:

Pelacakan Akuisisi Data Sinkron:

Meneruskan pulsa waktu poros sekali-per-putaran dari probe kedekatan lapangan ke sistem 3500 untuk menetapkan garis dasar vektor yang stabil.

Menangkap bentuk gelombang pulsa cepat dari pickup magnetik untuk memberikan pelacakan kecepatan rotasi yang presisi pada turbin industri berkecepatan tinggi.

Menyediakan pemicu waktu vital yang dibutuhkan oleh jaringan perangkat lunak pabrik untuk menangkap bentuk gelombang getaran yang disinkronkan selama penyalaan mesin.
