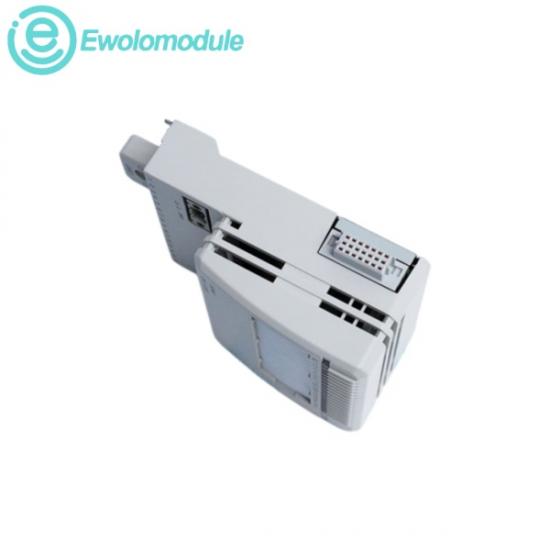

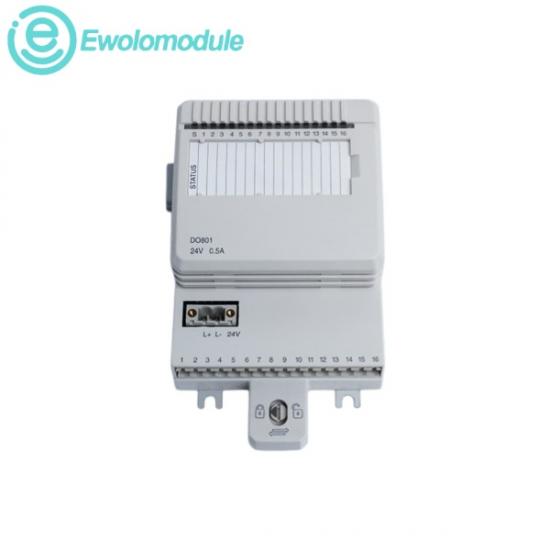

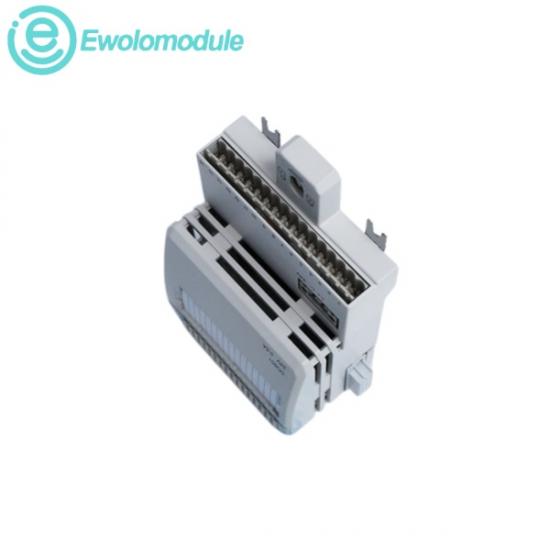

ABB DO801 3BSE020510R1 adalah modul output digital 16-saluran, 24 V d.c. Untuk memastikan ketahanan perangkat keras fisik jangka panjang dalam konfigurasi lapangan yang kompleks, ke-16 saluran digabungkan menjadi satu grup terisolasi dan dirancang dengan perlindungan keselamatan bawaan terhadap hubungan arus pendek, tegangan berlebih, dan suhu berlebih. Setiap jalur individu menggabungkan driver sisi-tinggi, penekanan beban induktif untuk menangani aktuator, penghalang isolasi optik, dan LED yang menghadap ke depan khusus untuk pemecahan masalah cepat dan indikasi status aktif.

l Disipasi Daya: Tip. 2,1 W

l Tegangan Terukur: 24 V d.c. nominal

l Resistansi Beban Output: Kurang dari 0,4 Ω

l Output Arus Berkelanjutan: Maks 0,5 A per saluran

l Saluran: 16 output digital, dikonfigurasi menjadi 1 grup terisolasi

l Rentang Suhu Operasional: 0°C hingga +55°C (32°F hingga 131°F) untuk pengaturan horizontal normal; pemasangan vertikal maksimal pada 40°C (104°F)

l Batas Suhu Penyimpanan: -40°C hingga +70°C (-40°F hingga 158°F)

l Kelembapan Relatif: 5% hingga 95%, tanpa kondensasi

Otomasi Proses DCS:

Berfungsi sebagai tautan lokal dalam arsitektur DCS ABB System 800xA untuk menggerakkan komponen digital berdasarkan perintah logika inti.

Penggerak Solenoid dan Katup:

Mengontrol posisi sakelar on/off solenoid lapangan pneumatik dan hidrolik di kilang minyak, gas, dan kimia.

Pusat Kontrol Motor (MCC):

Mengarahkan pemicu 24V diskrit ke starter motor industri, kontaktor, dan relai kontrol.

Pemicu Annunciator & Indikator:

Memberi sinyal pada sirene lapangan, suar alarm, lampu tumpuk, dan panel tiruan di seluruh lantai pabrik manufaktur.
