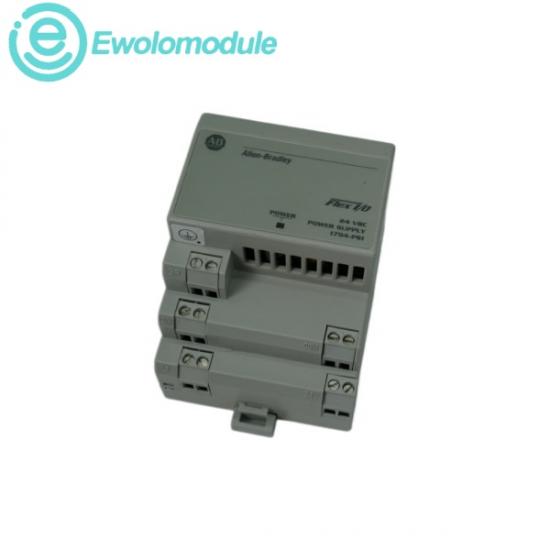

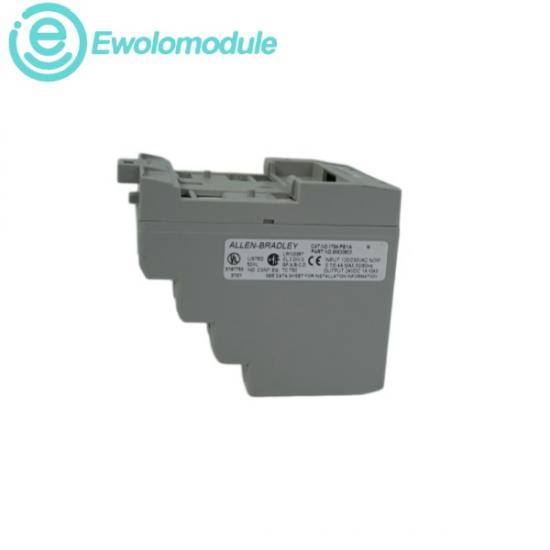

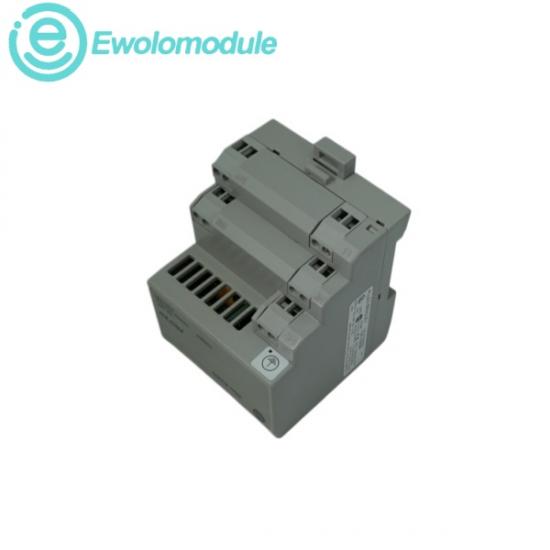

Itu1794-PS1 Modul catu daya AC-ke-DC kelas industri ini dirancang oleh merek Allen-Bradley. Dirancang khusus untuk melengkapi dan mendukung arsitektur terdistribusi dalam keluarga perangkat keras FLEX I/O, perangkat ini berfungsi sebagai sumber daya lokal. Peran utamanya adalah mengubah daya listrik AC standar industri menjadi output DC 24V yang stabil dan teregulasi. Output ini langsung digunakan untuk memberi daya pada modul adaptor jaringan FLEX I/O (seperti adaptor EtherNet/IP, ControlNet, atau DeviceNet) beserta backplane internal dan komponen lapangan yang terhubung. Secara struktural, unit ini memiliki desain ringkas dan mandiri yang dirancang untuk pemasangan rel DIN 35 mm yang mudah atau pemasangan panel langsung di dalam kabinet kontrol industri. 1794-PS1 memungkinkan fasilitas untuk mempartisi blok I/O terdistribusi mereka ke dalam zona daya lokal, mengurangi ketergantungan pada saluran daya terpusat dan mengurangi penurunan tegangan sistemik di sepanjang bentangan kabel yang panjang. Selain itu, perangkat ini juga dirancang dengan mekanisme penekan tegangan berlebih dan lonjakan tegangan internal, yang menyediakan platform tegangan stabil yang melindungi elektronik hilir yang sensitif dari fluktuasi daya yang umum terjadi di lantai pabrik yang aktif.

Tegangan Input Nominal: 120V AC / 230V AC@ 47…63 Hz

Rentang Tegangan Masukan:85…265V AC

Arus Masukan Maksimum:0,7 Ampere @ 120V AC; 0,4 Ampere @ 230V AC

Tegangan Keluaran Nominal: +24V DC

Rentang Tegangan Keluaran:22.8…25.2VD

Arus Keluaran Kontinu Maksimum: Kapasitas keluaran kontinu 1,0 Ampere.

Persyaratan Beban Operasional Minimum: 100 mA

Kisaran Suhu Lingkungan Operasional:0…55 °C (32…131 °F)
